REDNT S.A. zakończyła realizację projektu poprawy jakości energii elektrycznej dla zakładu STILMAR z Częstochowy – przedsiębiorstwa działającego w branży przetwórstwa metalu, eksploatującego piec łukowo-oporowy.
Projekt dotyczył poprawy parametrów jakości energii elektrycznej w instalacji zasilającej piec łukowo-oporowy, będący wyjątkowo wymagającym i bardzo dynamicznym odbiornikiem energii.

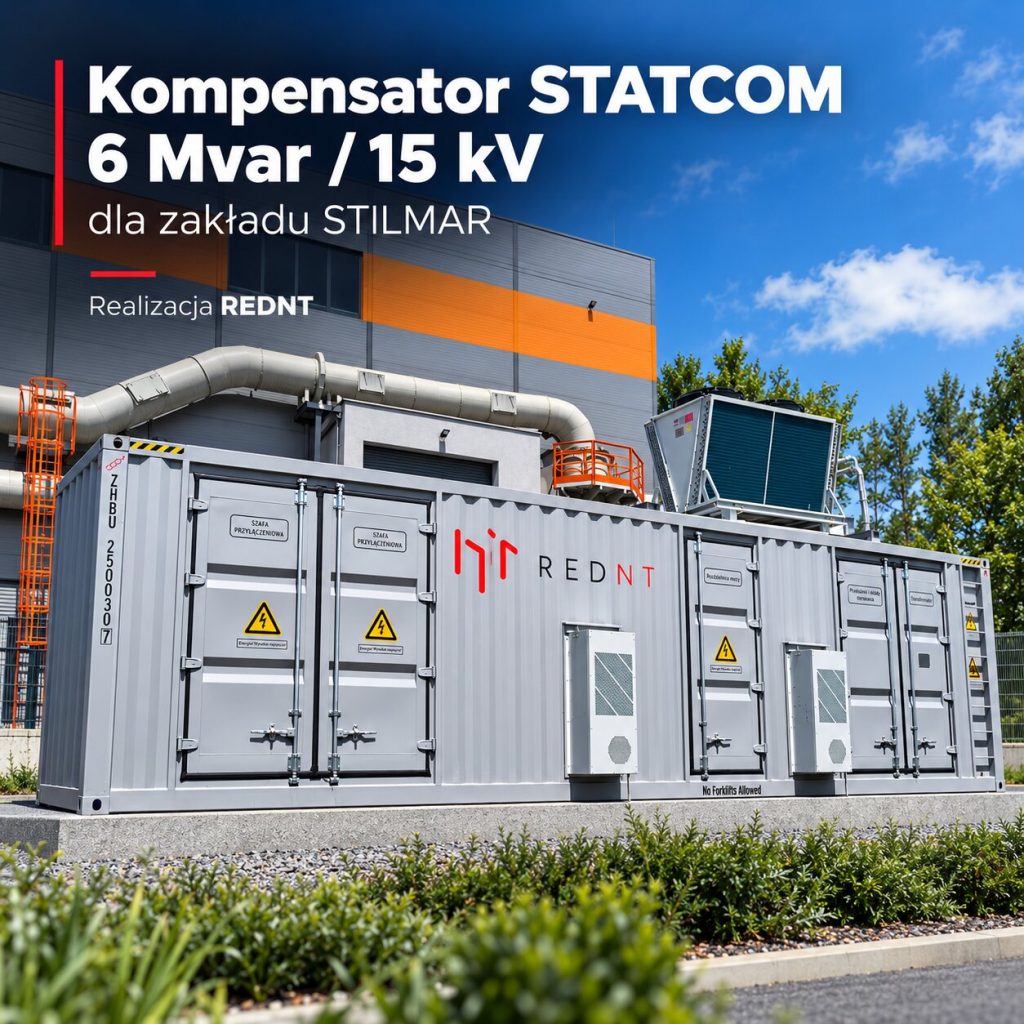

Jednym z kluczowych etapów realizacji był dobór aktywnego kompensatora STATCOM.SVG, obejmujący wybór odpowiedniej technologii oraz określenie wymaganej mocy znamionowej urządzenia. Ostatecznie zastosowano nadążny układ STATCOM RSVG o mocy 6 Mvar, pracujący na napięciu 15 kV.
Wyzwania techniczne
Projektowane rozwiązanie musiało jednocześnie realizować kilka kluczowych zadań:
- ograniczenie długookresowego wskaźnika migotania światła Plt do wartości ≤ 1,
- redukcję wyższych harmonicznych prądu wprowadzanych do sieci przez piec łukowo-oporowy,
- utrzymanie poboru energii biernej w wymaganym zakresie 0 ≤ tg φ ≤ 0,4,
- ograniczenie udarów prądowych pobieranych z sieci podczas pracy pieca.
Dobrany układ STATCOM/SVG wykorzystuje wielopoziomową topologię kaskadową MMC (Modular Multilevel Converter) w konfiguracji trójkąta. Zastosowano wymuszone chłodzenie cieczą oraz rozwiązanie redundantne pozwalające na dalszą pracę układu w przypadku awarii dwóch modułów mocy w każdej fazie (n+2).
Istotnym elementem rozwiązania jest również algorytm sterowania dedykowany do kompensacji pieca łukowo-oporowego, umożliwiający odpowiednio szybką reakcję systemu na dynamicznie zmieniające się warunki pracy odbiornika.
Kompleksowy zakres realizacji REDNT
Zakres prac REDNT obejmował:
- dobór aktywnego kompensatora do charakterystyki pieca łukowo-oporowego,
- dostawę, montaż i podłączenie układu STATCOM RSVG 6 Mvar / 15 kV,
- regulację dynamicznego układu kompensacji zakłóceń pieca zasilanego z transformatora 4,3 MVA / 15 kV,
- wykonanie projektów adaptacji punktu przyłączeniowego z uwzględnieniem wymagań kompensacji całego zakładu,
- adaptację interfejsu HMI/SCADA,
- dostawę zapasowej jednostki mocy,
- wykonanie pomiarów jakości energii elektrycznej.
Projekt dla STILMAR stanowi przykład kompleksowego podejścia REDNT do problematyki jakości energii, kompensacji mocy biernej oraz ograniczania zakłóceń w wymagających instalacjach przemysłowych.
